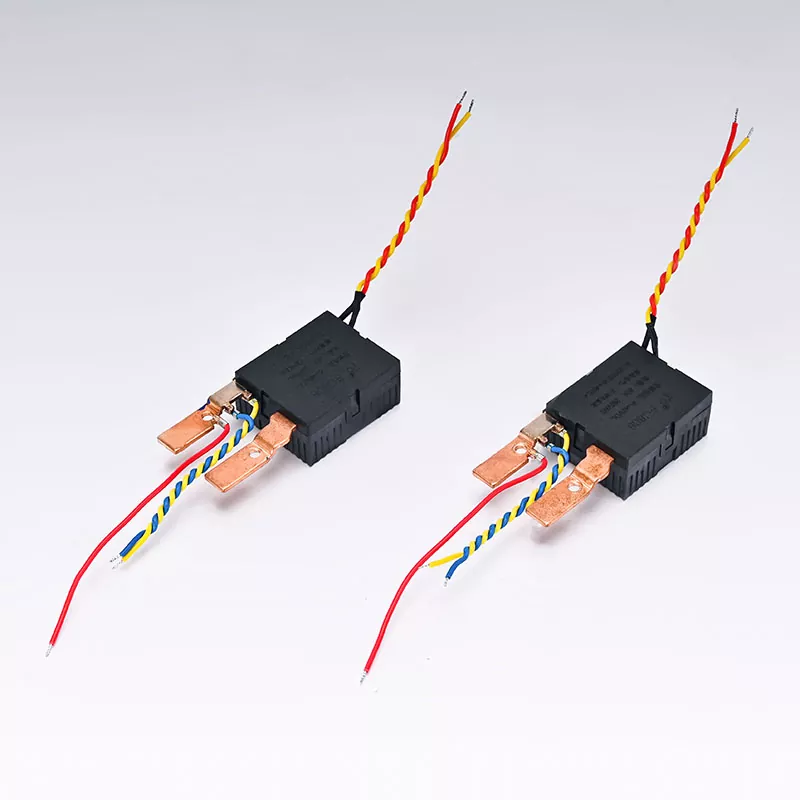

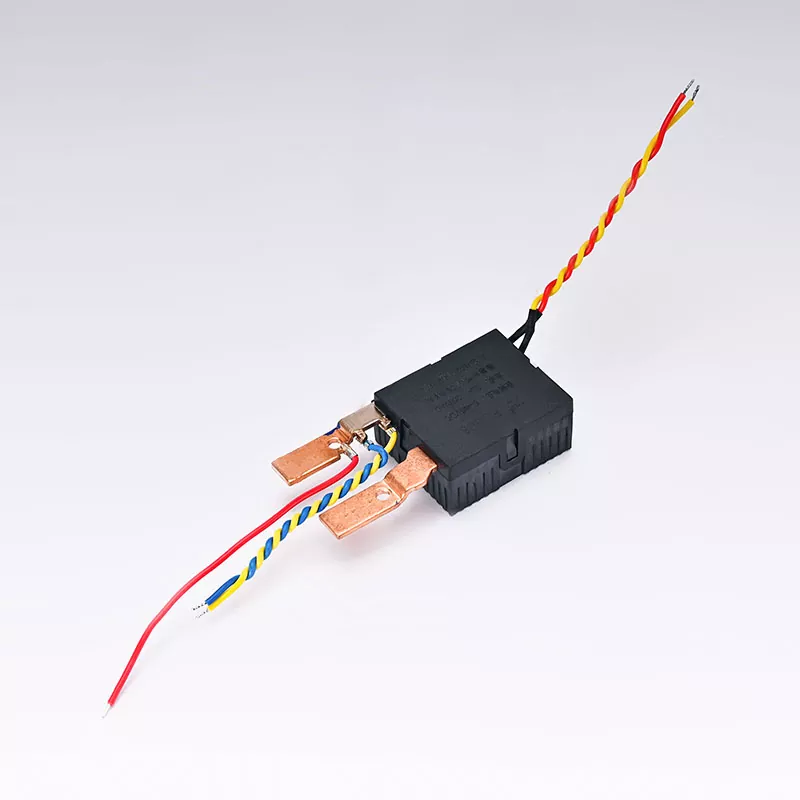

Einphasiges 2P-Schienenrelais mit Links-Ein-Rechts-Aus-Verriegelung

Dieses einphasige 2P-Schienenrelais mit Links-Eingang-Rechts-Ausgang verfügt über ein Links-Eingang-Rechts-Ausgangs-Verdrahtungsdesign, wodurch der Verkabelungsprozess einfacher und effizienter wird. Sein Abtastwiderstand von 350 Mikroohm bedeutet, dass das Relais im Normalbetrieb einen extrem niedrigen Widerstand aufrechterhalten kann, was für eine effiziente Stromübertragung und minimierte Wärmeerzeugung unerlässlich ist. Darüber hinaus stellt der Nennstrom von 80 A sicher, dass es auch unter hohen Lastbedingungen stabil arbeiten kann und für den Einsatz in einer Vielzahl von Umgebungen wie Industrie und Gewerbe geeignet ist.

(SPULENSPEZIFIKATION) 20℃

Produktmerkmale

Hohe Strombelastbarkeit: Nennstrom bis zu 80 A, geeignet für die effiziente Steuerung verschiedener Leistungsgeräte.

Niedriger Abtastwiderstand: Der Abtastwiderstand von 350 Mikroohm (μΩ) reduziert effektiv den Energieverlust und verbessert die Systemeffizienz.

Schieneninstallationsdesign: DIN-konforme Schieneninstallationsmethode für schnelle Installation und Wartung.

Links-in-rechts-out-Verkabelungsmethode: Optimiert die Kabelführung, erleichtert die Verkabelung und verbessert die Ordnung im Schaltschrank.

Magnetische Verriegelungstechnologie: Reduziert effektiv den Stromverbrauch des Relais im Haltezustand und erhöht seine Lebensdauer.

Anwendungsgebiete

Industrielle Automatisierung: Im Automatisierungssteuerungssystem ist dieses einphasige 2P-Schienenrelais mit Links-Eingang und Rechts-Ausgang aufgrund der Anforderungen an schnelle Reaktion und hohe Stabilität die ideale Wahl.

Stromverteilungssystem: Anwendbar auf verschiedene Stromgeräte wie Transformatoren, Verteilerschränke usw., um eine effiziente und stabile Stromübertragung zu gewährleisten.

Smart-Home-System: Als Teil des Smart-Control-Systems können damit elektrische Geräte wie Beleuchtung und Klimaanlage gesteuert werden, um das Benutzererlebnis zu verbessern.

Mechanische Ausrüstung: In mechatronischen Geräten verbessert es die Leistung und Stabilität der Ausrüstung.

1. Sicherheit gewährleisten: Stellen Sie vor der Installation sicher, dass die Stromversorgung unterbrochen ist, um die Sicherheit zu gewährleisten.

2. Feste Position: Wählen Sie eine geeignete Wandposition und befestigen Sie das Relais an einem trockenen und belüfteten Ort.

3. Verkabelungsschritte: Schließen Sie die entsprechenden Kabel gemäß der dem Produkt beiliegenden Verkabelungsanleitung an

4. Funktionstest: Schalten Sie nach der Installation die Stromversorgung ein und führen Sie verschiedene Funktionstests durch, um sicherzustellen, dass das Relais ordnungsgemäß funktioniert.

Gebrauchsanweisung

1. Der Werkszustand des magnetischen Verriegelungsrelais ist der Kontakt-geschlossen-Zustand (Reset-Zustand), aber aufgrund von Faktoren wie Stößen während des Transports oder der Relaisinstallation kann sich der Zustand ändern. Daher müssen Maßnahmen zum Zurücksetzen vor der Verwendung ergriffen werden.

2. Um den zuverlässigen Betrieb des magnetischen Stromstoßrelais zu gewährleisten, muss die an die Spule angelegte Erregerspannung den Nennwert erreichen und die Impulsbreite muss mehr als das Dreifache der Aktionszeit erreichen.

3. Stellen Sie sicher, dass es innerhalb des Nennstrom- und Spannungsbereichs verwendet wird, um eine Überschreitung seiner Belastbarkeit zu vermeiden. Überprüfen Sie regelmäßig die Kontaktpunkte und die Verkabelung, um eine gute Verbindung und einen stabilen Betriebszustand sicherzustellen.

4. Lassen Sie das Produkt während des Gebrauchs nicht fallen, werfen, werfen oder fallenlassen, da dies die Leistung des Produkts beeinträchtigt. Wenn Sie eine Anomalie feststellen, schalten Sie bitte sofort den Strom zur Inspektion aus, um die Sicherheit des Geräts zu gewährleisten.

Verpackungsspezifikation: 400 pro Karton

Garantiezeit: 1 Jahr (ausgenommen vom Menschen verursachte Schäden)

Preis: Für aktuelle Angebots- und Bestellinformationen wenden Sie sich bitte an die Vertriebsabteilung.

Befehl

Kundendienst

Das einphasige 2P-Schienen-Links-in-rechts-out-Verriegelungsrelais bietet durch seine hohe Strombelastbarkeit und den geringen Abtastwiderstand hervorragende Steuerungslösungen für Ihr elektrisches System. Ob in Industrie-, Gewerbe- oder Smart-Home-Anwendungen, es kann hervorragende Leistung und Zuverlässigkeit vorweisen. Wenn Sie weitere Informationen oder technische Unterstützung benötigen, können Sie sich gerne an uns wenden.
