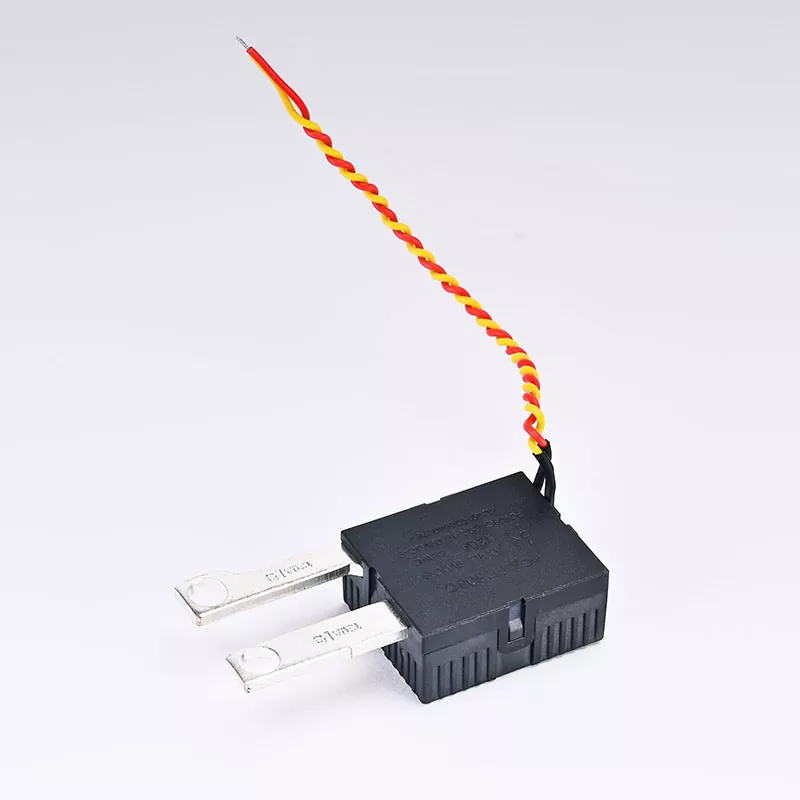

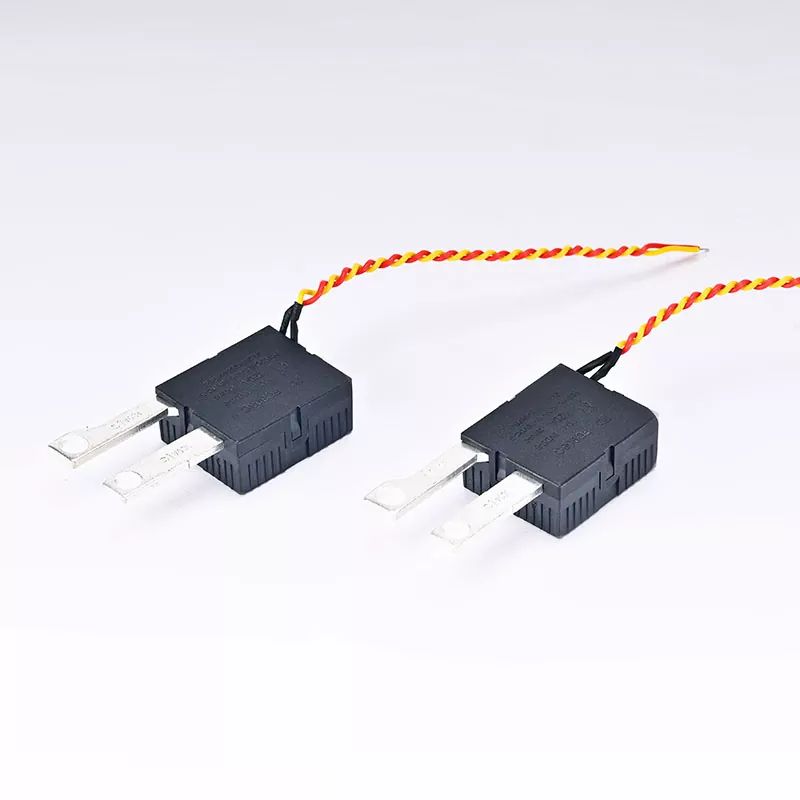

Dreiphasiges, wandmontiertes Stromstoßrelais mit 120 A

Das dreiphasige wandmontierte Stromstoßrelais CT-120 120 A ist eine Schlüsselkomponente, die speziell für dreiphasige Leistungsmesser entwickelt wurde. Es eignet sich besonders für Energiesysteme, die hohe Präzision und Effizienz erfordern. Dank seines magnetischen Verriegelungsdesigns bleibt das Relais im geschlossenen Zustand stabil, ohne dass eine kontinuierliche Stromversorgung erforderlich ist, was nicht nur die Gesamteffizienz des Stromversorgungssystems verbessert, sondern auch die Lebensdauer des Produkts verlängert. Das magnetische Verriegelungsrelais CT-120A nutzt die fortschrittliche magnetische Verriegelungstechnologie, die im Haltezustand nahezu keinen Strom verbraucht und so einen effizienten und energiesparenden Betrieb gewährleistet. Dank der hohen elektrischen Lebensdauer reduziert der CT-120 nicht nur die Häufigkeit der Wartung und des Austauschs von Geräten erheblich, sondern verbessert auch die Zuverlässigkeit und Stabilität des Gesamtsystems. Ob in der industriellen Automatisierung, bei erneuerbaren Energien oder im intelligenten Gebäudemanagement, der CT-120 ist die ideale Wahl, um eine effiziente und genaue Energieüberwachung sicherzustellen.

(SPULENSPEZIFIKATION) 20℃

Merkmale

Großer Eingangsspannungsbereich: CT-120 unterstützt eine Vielzahl von Eingangsspannungen von 6 VDC bis 48 VDC, die sich an unterschiedliche Anforderungen des Stromversorgungssystems anpassen lassen.

Hoher Nennstrom: Dieses Relais kann einen Strom von bis zu 120 A führen und ist für Hochleistungs-Stromüberwachungssysteme geeignet.

Extrem lange elektrische Lebensdauer: Die elektrische Lebensdauer kann das 15.000-fache erreichen, wodurch die Häufigkeit von Gerätewartung und -austausch verringert wird.

Überlegene Energieeffizienz: Durch die magnetische Haltetechnologie wird im Haltezustand nahezu kein Strom verbraucht, wodurch die Betriebskosten effektiv gesenkt werden.

Schnellreaktionsmechanismus: Kann rechtzeitig auf aktuelle Schwankungen reagieren, um die Genauigkeit des Überwachungssystems sicherzustellen.

Anwendungsgebiete

Das magnetische Stromstoßrelais CT-120 eignet sich für eine Vielzahl von Stromüberwachungs- und Steuerungsszenarien, einschließlich, aber nicht beschränkt auf:

Dreiphasige Stromüberwachung: Wird in Verbindung mit Leistungsmessgeräten und Wandmessgeräten verwendet, um den dreiphasigen Strom- und Spannungsstatus in Echtzeit zu überwachen.

Industrielle Automatisierung: Gewährleisten Sie die Genauigkeit und Zuverlässigkeit der Stromsteuerung in verschiedenen Industrieanlagen.

Erneuerbare Energiesysteme: Stromüberwachung und -steuerung in Solar- und Windkraftanlagen.

Intelligentes Gebäudemanagement: Optimieren Sie das Energiemanagement von Gebäuden und verbessern Sie die Energieeffizienz.

1. Sicherheit gewährleisten: Stellen Sie vor der Installation sicher, dass die Stromversorgung unterbrochen ist, um die Sicherheit zu gewährleisten.

2. Befestigungsort: Wählen Sie einen geeigneten Wandstandort und befestigen Sie das Relais an einem trockenen und belüfteten Ort.

3. Verkabelungsschritte: Schließen Sie die entsprechenden Kabel gemäß der dem Produkt beiliegenden Verkabelungsanleitung an.

4. Funktionstest: Schalten Sie nach Abschluss der Installation den Strom ein und führen Sie verschiedene Funktionstests durch, um sicherzustellen, dass das Relais ordnungsgemäß funktioniert.

Gebrauchsanweisung

1. Der Werkszustand des magnetischen Verriegelungsrelais ist der Kontakt-geschlossen-Zustand (Reset-Zustand), aber der Zustand kann sich aufgrund von Faktoren wie Stößen während des Transports oder der Installation des Relais ändern. Daher müssen Maßnahmen zum Zurücksetzen vor der Verwendung ergriffen werden.

2. Um einen zuverlässigen Betrieb des magnetischen Stromstoßrelais zu gewährleisten, muss die an die Spule angelegte Erregerspannung den Nennwert erreichen und die Impulsbreite muss mehr als das Dreifache der Aktionszeit erreichen.

3. Stellen Sie sicher, dass Sie es innerhalb des Nennstrom- und Spannungsbereichs verwenden, um eine Überschreitung seiner Belastbarkeit zu vermeiden. Überprüfen Sie regelmäßig die Kontaktpunkte und die Verkabelung, um gute Verbindungen und stabile Arbeitsbedingungen sicherzustellen.

4. Lassen Sie das Produkt während des Gebrauchs nicht fallen, werfen, werfen oder aus großer Höhe fallen lassen. Dies beeinträchtigt die Leistung des Produkts. Wenn eine Anomalie festgestellt wird, unterbrechen Sie bitte sofort die Stromversorgung zur Inspektion, um die Sicherheit des Geräts zu gewährleisten.

Verpackungsspezifikationen: 400 Stück pro Karton

Garantiezeit: 1 Jahr (ausgenommen vom Menschen verursachte Schäden)

Preis: Für aktuelle Angebots- und Bestellinformationen wenden Sie sich bitte an die Vertriebsabteilung.
