Modell:Einphasiges magnetisches Verriegelungsrelais für Tastaturmessgeräte
Nennstrom:100A / 80A (optional)
Probenahmewiderstandsbereich:125 Ω bis 250 Ω (optional)
Betriebstemperaturbereich:-40°C bis +85°C
Gewicht:Leichtes Design, einfach zu transportieren und zu installieren.
Das einphasige Tastatur-Zähler-Verriegelungsrelais hat sich mit seiner effizienten Leistung und den flexiblen Konfigurationsoptionen zu einer idealen Energieüberwachungslösung entwickelt. Ob Heimanwendung oder industrieller Bedarf, dieses Produkt kann präzise und zuverlässige Dienste leisten und das intelligente Niveau der Energieverwaltung verbessern.
| STROMSPANNUNG (VDC) |
SPULENWIDERSTAND (Q)±10 % |
Spulenleistung (W) | BETRIEB SPANNUNG (VDC) |
FREIGABE STROMSPANNUNG (VDC) |
SPANNUNG ERMÖGLICHEN (VDC) |
||
| Einzel | DOPPELT | Einzel | DOPPELT | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2,00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTFORMULAR) | 1B | |
| (KONTAKTMATERIAL) | (SILBERLEGIERUNG) | |
| (KONTAKTSPANNUNGSABFALL 10A) | Max. 15 mV | |
| (KONTAKTBEWERTUNG) | 80A 250VAC | |
| (MAX. SCHALTSPANNUNG) | 250VAC | |
| (MAX. SCHALTSTROM) | 80A | |
| (MAX. SCHALTLEISTUNG) | 20000VA | |
| (LEBENSDAUER) | (MECHANISCH) | 5×10⁵OPS |
| (ELEKTRISCH) | 1×10⁴OPS | |
| (BETRIEBSZEIT) | 20 ms Max |
| (FREIGABEZEIT) | 20 ms Max |
| (DIELEKTRISCHE STÄRKE) (50/60 Hz, 1 Min.) | |
| (KONTAKT & SPULE) | 6000VAC |
| (KONTAKT & KONTAKT) | 1500VAC |
| (FELD&FELD) | |
| (ISOLATIONSWIDERSTAND, 500 VDC) | 1000MQ Min. |
| (GEWICHT) | 38g |

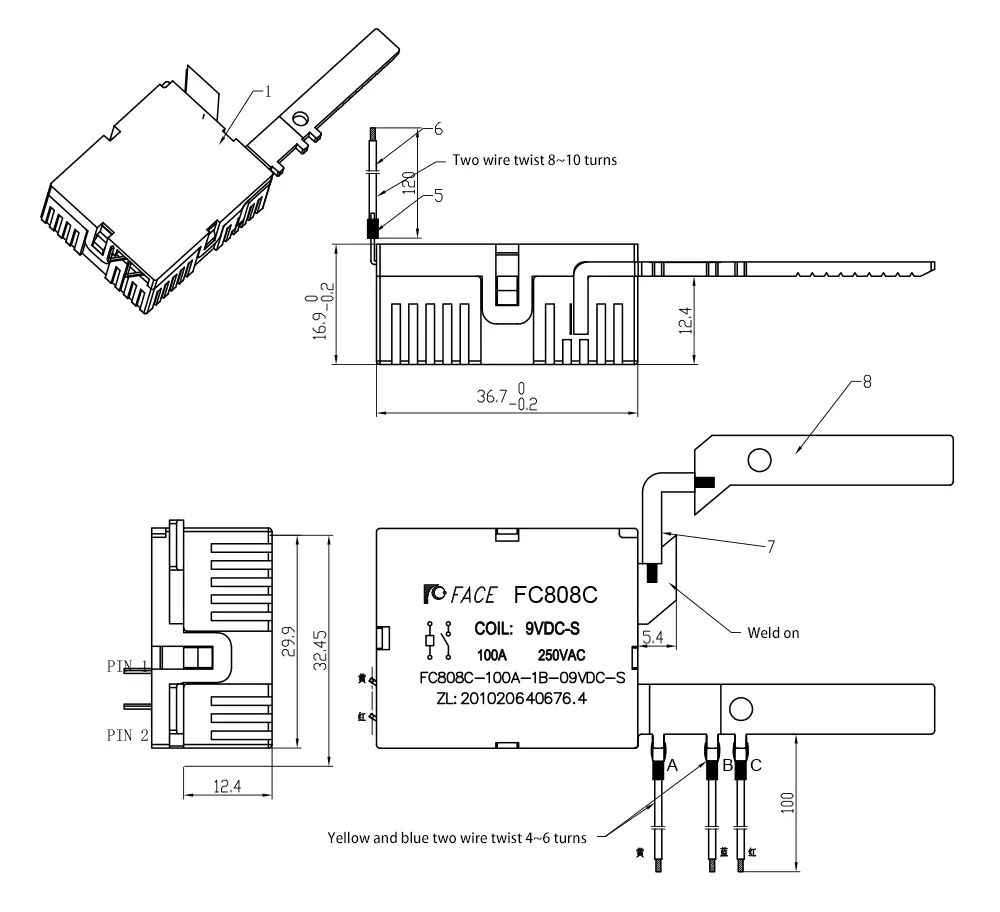

| (GESAMTABMESSUNG) | (in Zeichnung) |
| STROMSPANNUNG (VDC) |
SPULENWIDERSTAND (Q)±10 % |
Spulenleistung (W) | BETRIEB SPANNUNG (VDC) |
(VDC) | SPANNUNG ERMÖGLICHEN (VDC) |
||
| Einzel | DOPPELT | Einzel | DOPPELT | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2,00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTFORMULAR) | 1B | |
| (KONTAKTMATERIAL) | (SILBERLEGIERUNG) | |
| (KONTAKTSPANNUNGSABFALL 10A) | Max. 15 mV | |
| (KONTAKTBEWERTUNG) | 100A 250VAC | |
| (MAX. SCHALTSPANNUNG) | 250VAC | |
| (MAX. SCHALTSTROM) | 100A | |
| (MAX. SCHALTLEISTUNG) | 25000VA | |
| (LEBENSDAUER) | (MECHANISCH) | 5×10⁵OPS |
| (ELEKTRISCH) | 1×10⁴OPS | |
| (BETRIEBSZEIT) | 20 ms Max |
| (FREIGABEZEIT) | 20 ms Max |
| (DIELEKTRISCHE STÄRKE) (50/60 Hz, 1 Min.) | |
| (KONTAKT & SPULE) | 6000VAC |
| (KONTAKT&KONTAKT) | 1500VAC |
| (FELD&FELD) | |
| (ISOLATIONSWIDERSTAND, 500 VDC) | 1000MQ Min. |
| (GEWICHT) | 40g |

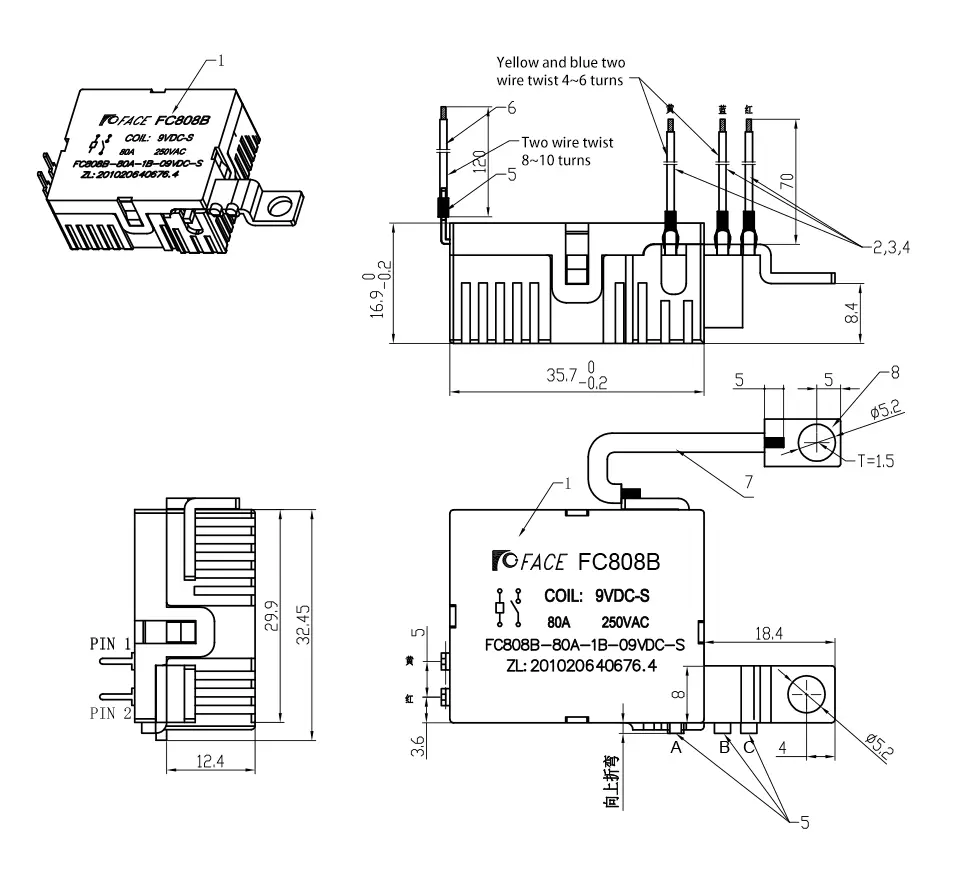

| (GESAMTABMESSUNG) | (in Zeichnung) |
