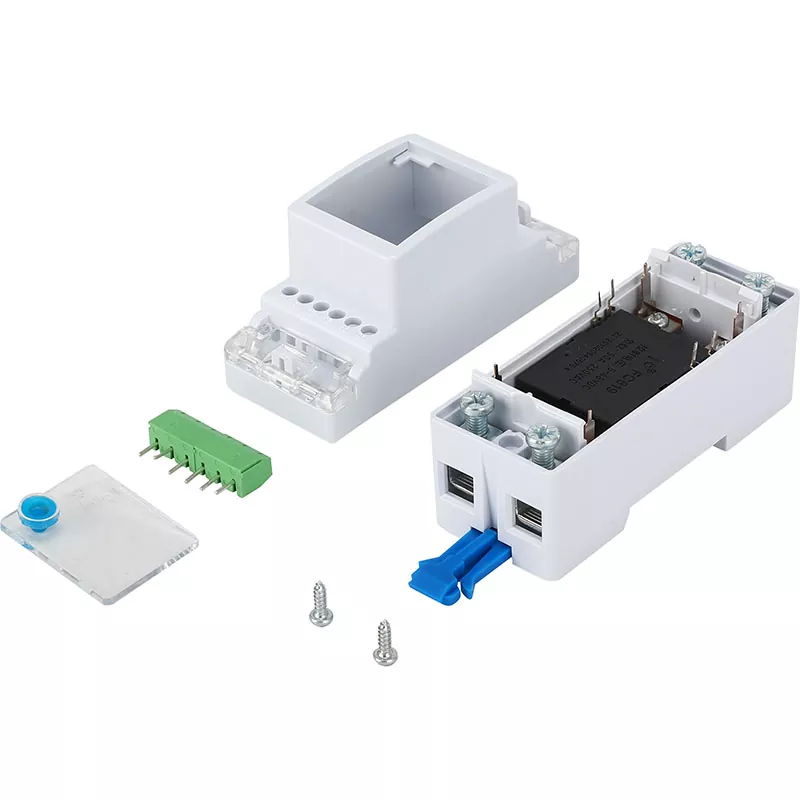

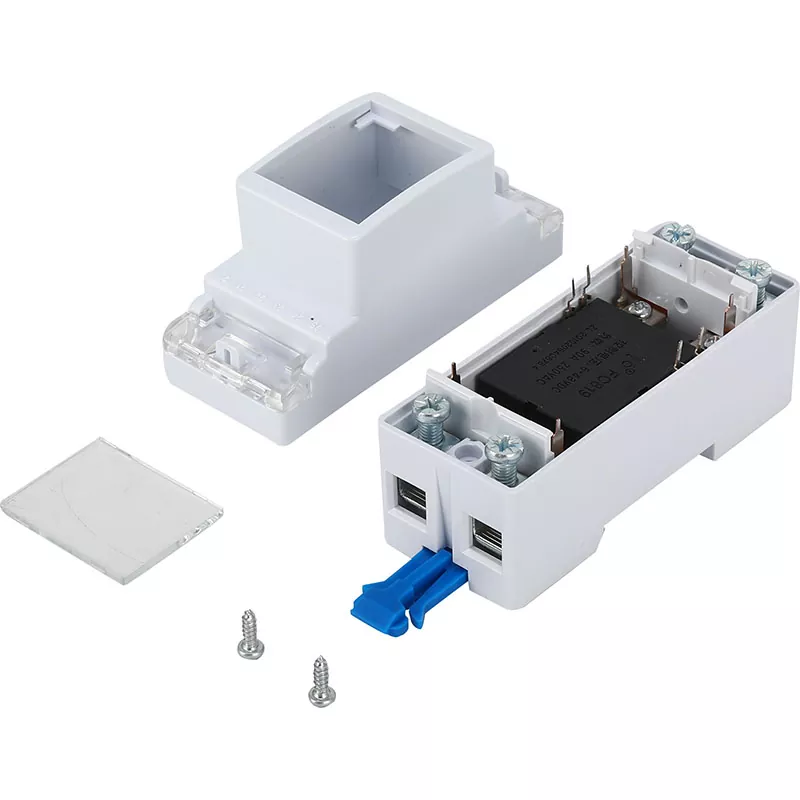

Typ:Einphasiges 2P-Führungsschienen-Relais mit magnetischer Verriegelung von oben und unten
Nennstrom:90A
Probenahmewiderstand:350 Mikroohm (μΩ)
Antriebsspannung:6 VDC-48 VDC
Betriebstemperaturbereich:-40°C bis 85°C
Größe:Entspricht den Standardspezifikationen für 35-mm-Führungsschienen
Gewicht:etwa 0,05 kg

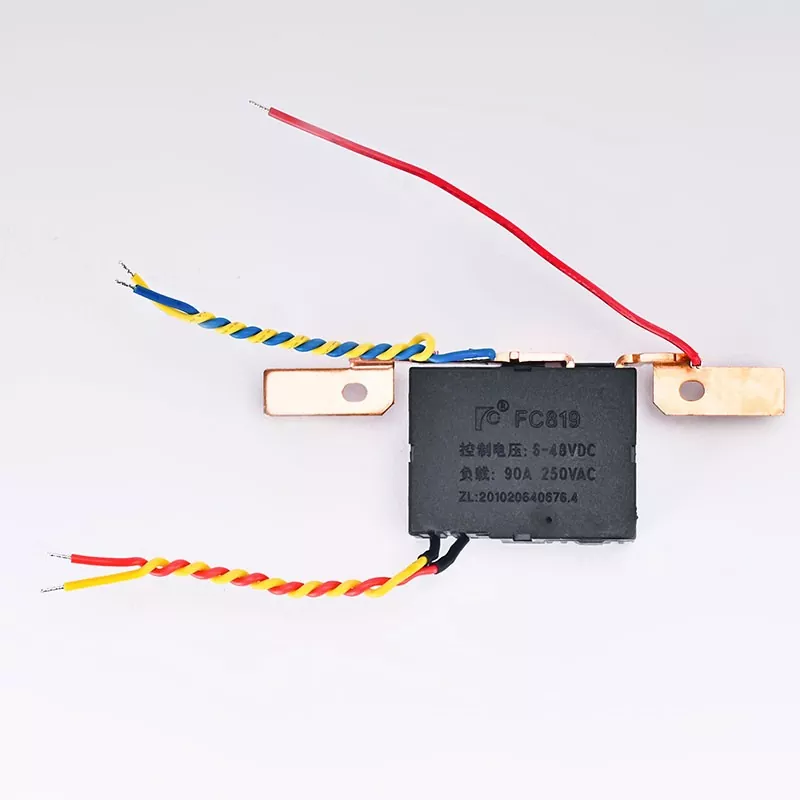

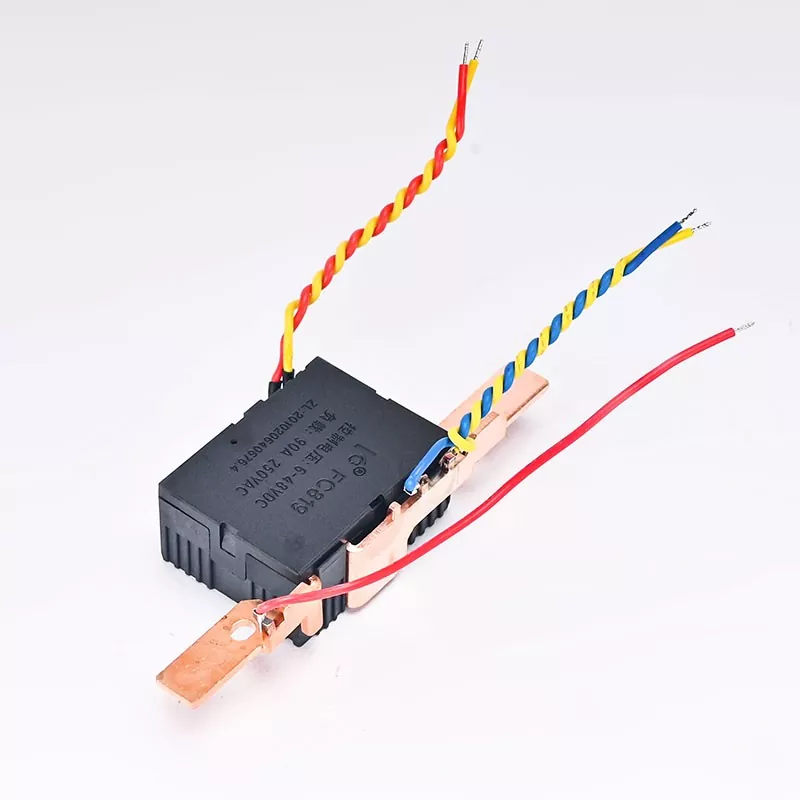

Schweißmöglichkeiten:Drahtschweißen, Lötstift-Steckausführung
Das einphasige 2P-Schienenrelais mit Top-in-Bottom-Out-Verriegelung eignet sich gut für verschiedene elektrische Steuerungssysteme. Der kabelgebundene Schweißstil erleichtert dem Benutzer den schnellen Anschluss vor Ort, während der Lötpinboard-Stil das Risiko von Schweißfehlern vermeidet, indem er den Verkabelungsprozess vereinfacht und die Stabilität und Sicherheit des Produkts verbessert. Dieses Produkt eignet sich sehr gut für elektrische Hochleistungsgeräte und kann eine wichtige Rolle bei der Energieverwaltung und Automatisierungssteuerung spielen.
| STROMSPANNUNG (VDC) |
SPULENWIDERSTAND (Q)±10 % |
SPULENleistung (W) | BETRIEB SPANNUNG (VDC) |
FREIGABE STROMSPANNUNG (VDC) |
SPANNUNG ERMÖGLICHEN (VDC) |
||
| Einzel | DOPPELT | Einzel | DOPPELT | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2,00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTFORMULAR) | 1B | |
| (KONTAKTMATERIAL) | (SILBERLEGIERUNG) | |
| (KONTAKTSPANNUNGSABFALL 10A) | Max. 15 mV | |
| (KONTAKTBEWERTUNG) | 90A 250VAC | |
| (MAX. SCHALTSPANNUNG) | 250VAC | |
| (MAX. SCHALTSTROM) | 90A | |
| (MAX. SCHALTLEISTUNG) | 22500VA | |
| (LEBENSDAUER) | (MECHANISCH) | 5×10⁵OPS |
| (ELEKTRISCH) | 1×10⁴OPS | |
| (BETRIEBSZEIT) | 20 ms Max |
| (FREIGABEZEIT) | 20 ms Max |
| (DIELEKTRISCHE STÄRKE) (50/60 Hz, 1 Min.) | |
| (KONTAKT & SPULE) | 6000VAC |
| (KONTAKT&KONTAKT) | 1500VAC |
| (FELD&FELD) | |
| (ISOLATIONSWIDERSTAND, 500 VDC) | 1000MQ Min. |
| (GEWICHT) | 38g |

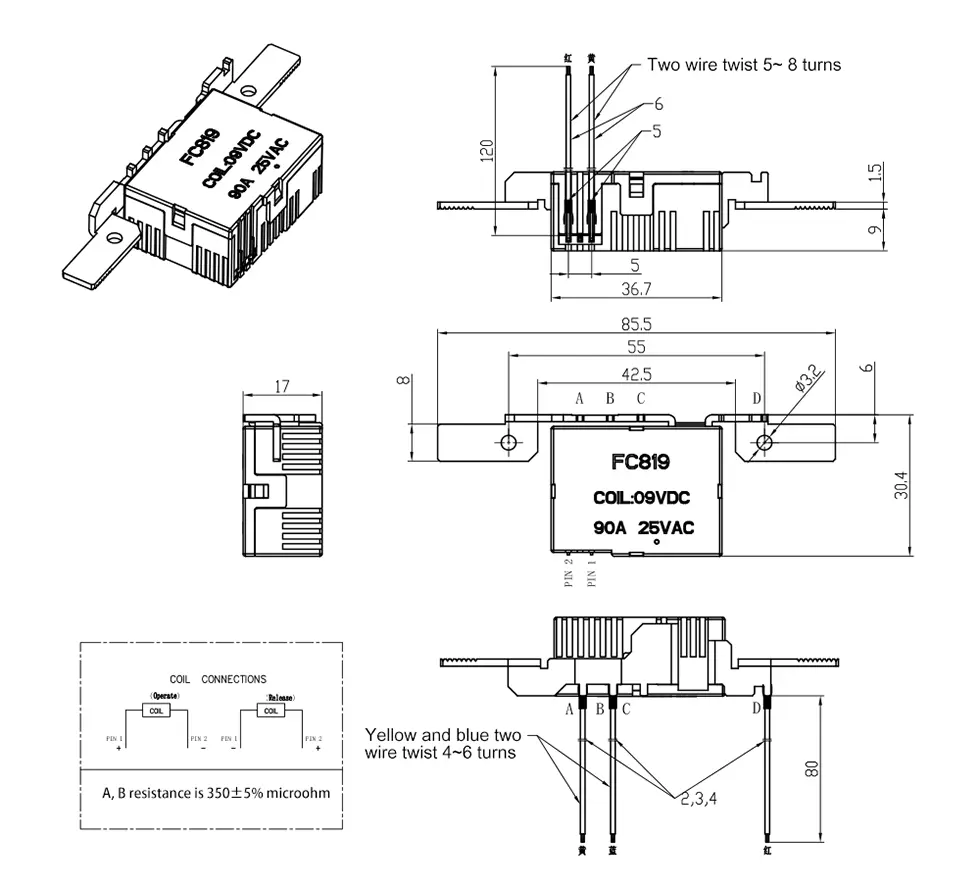

| (GESAMTABMESSUNG) | (in Zeichnung) |
