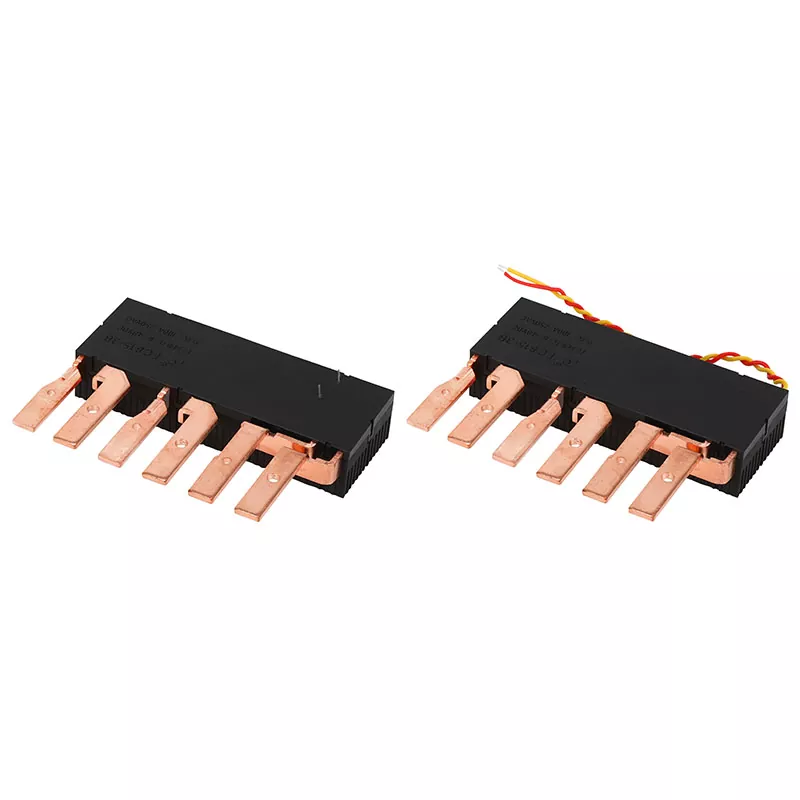

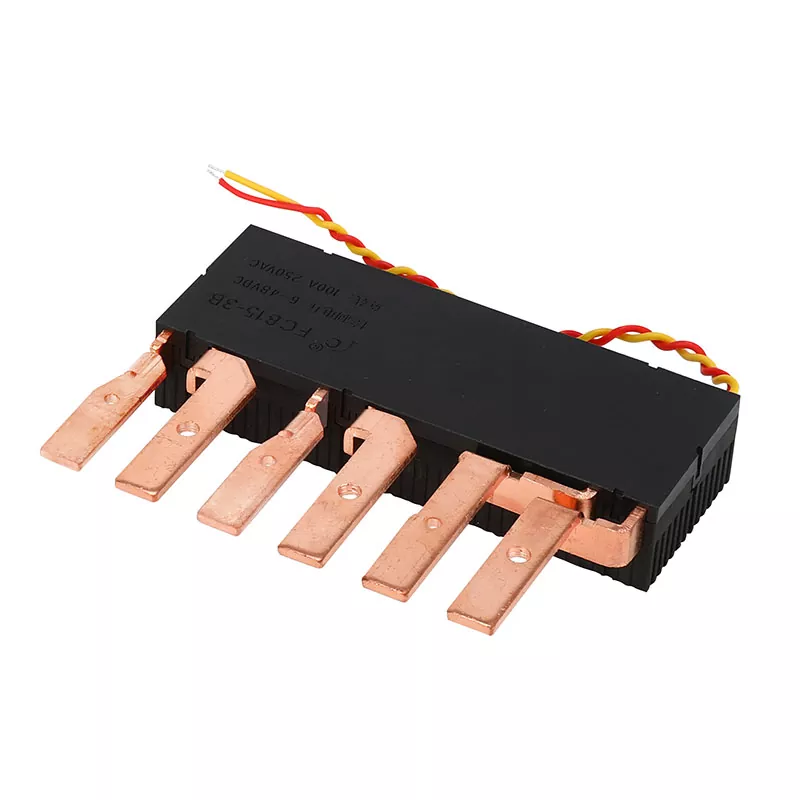

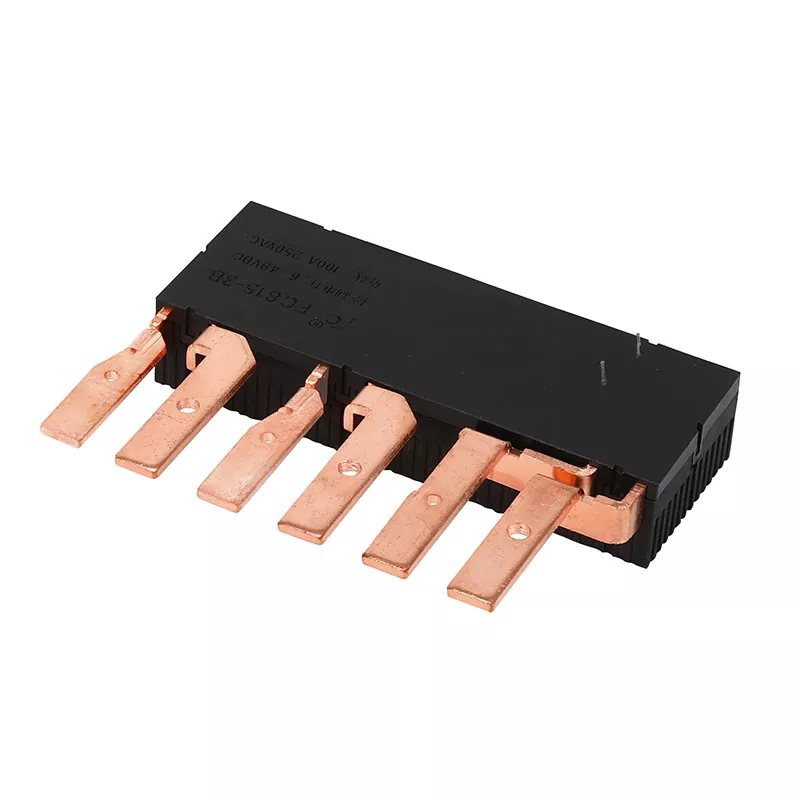

Typ:Dreiphasiges 7P-Schienenrelais mit magnetischer Verriegelung
Nennstrom:100A
Fahrspannung:6 VDC - 48 VDC
Elektrische Lebensdauer:≥15000 Mal
Kontaktformular:kann als Schließer (NO) oder Öffner (NC) konfiguriert werden
Betriebstemperaturbereich:-20°C bis 60°C
Abmessungen:Spezifische Abmessungen finden Sie im Produktdatenblatt
Im Vergleich zu herkömmlichen Split-Relais verfügt dieses einteilige Relais über ein hochintegriertes Design, das die Anzahl der Verbindungsleitungen und Komponenten erheblich reduziert, wodurch das Ausfallrisiko verringert und die Gesamtstabilität und Haltbarkeit des Systems verbessert wird. Das dreiphasige integrierte 7P-Schienen-Stromstoßrelais ist die ideale Lösung, um einen effizienten Betrieb der Stromüberwachung und -steuerung sicherzustellen. Es reduziert die Probleme zahlreicher geteilter Relaiskomponenten und einer komplizierten Installation durch die Integration mehrerer Funktionen in einer Einheit. Hochfeste Materialien und handwerkliches Können gewährleisten seine Haltbarkeit in rauen Industrieumgebungen, während sein einzigartiges Designkonzept die Erstinstallation und die anschließende Wartung des Netzwerksystems erleichtert. Mit seinen integrierten Funktionen kann das Relais in großem Umfang in der Energieüberwachung, Automatisierungssteuerung und dem Management erneuerbarer Energien eingesetzt werden, wodurch die Leistung und Lebensdauer des gesamten Systems erheblich verbessert wird.
| STROMSPANNUNG (VDC) |
SPULENWIDERSTAND (Q)±10 % |
Spulenleistung (W) | BETRIEB SPANNUNG (VDC) |
FREIGABE STROMSPANNUNG (VDC) |
SPANNUNG ERMÖGLICHEN (VDC) |
||
| Einzel | DOPPELT | Einzel | DOPPELT | ||||
| Kuh 9 | 28.9 | 14,5/14,5 | 2,80 | 5,60 | ≤6,3 | ≤6,3 | 48 |
| 12 | 51.4 | 25,7/25,7 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 205,7 | 102/102 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTFORMULAR) | 3B | |
| (KONTAKTMATERIAL) | (SILBERLEGIERUNG) | |
| (KONTAKTSPANNUNGSABFALL 10A) | Max. 15 mV | |
| (KONTAKTBEWERTUNG) | 100A 250VAC | |
| (MAX. SCHALTSPANNUNG) | 250VAC | |
| (MAX. SCHALTSTROM) | 100A | |
| (MAX. SCHALTLEISTUNG) | 25000VA | |
| (LEBENSDAUER) | (MECHANISCH) | 5×10⁵OPS |
| (ELEKTRISCH) | 1×10⁴OPS | |
| (BETRIEBSZEIT) | 30 ms Max |
| (FREIGABEZEIT) | 30 ms Max |
| (DIELEKTRISCHE STÄRKE) (50/60 Hz, 1 Min.) | |
| (KONTAKT & SPULE) | 6000VAC |
| (KONTAKT&KONTAKT) | 1500VAC |
| (FELD&FELD) | |
| (ISOLATIONSWIDERSTAND, 500 VDC) | 1000MQ Min. |
| (GEWICHT) | 140g |

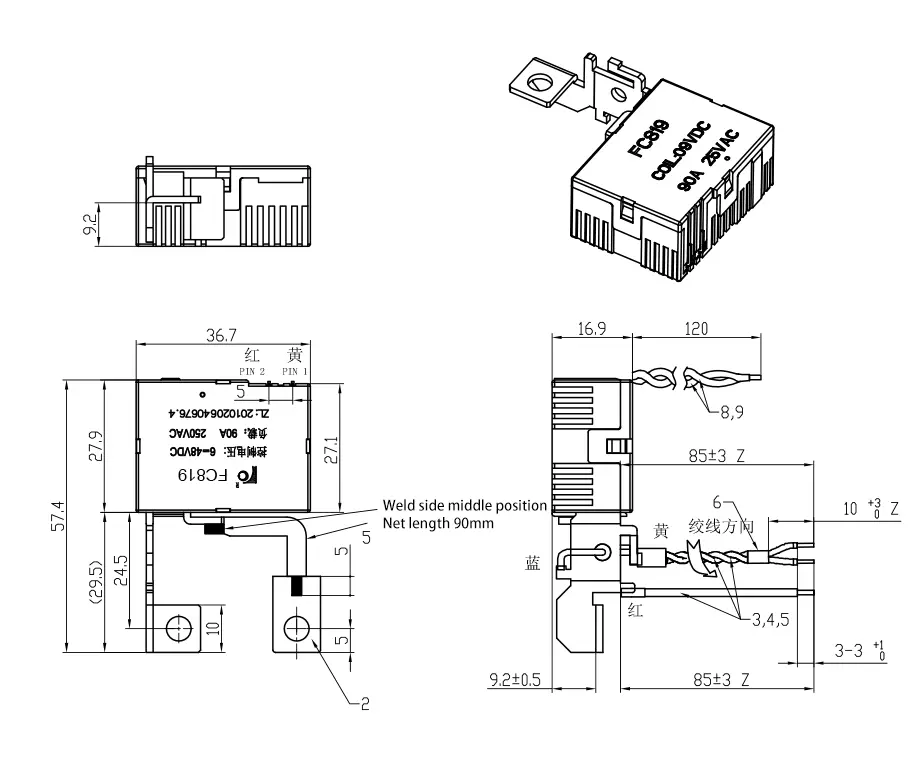

| (GESAMTABMESSUNG) | (in Zeichnung) |
