In EnergiesystemenStromwandlerSpannungswandler werden üblicherweise verwendet, um eine sichere und genaue Messung und Steuerung von Strom und Spannung zu gewährleisten. Obwohl sich diese beiden Geräte in ihrer Funktion überschneiden, weisen sie erhebliche Unterschiede in Design, Funktionsprinzipien und Anwendungsszenarien auf.

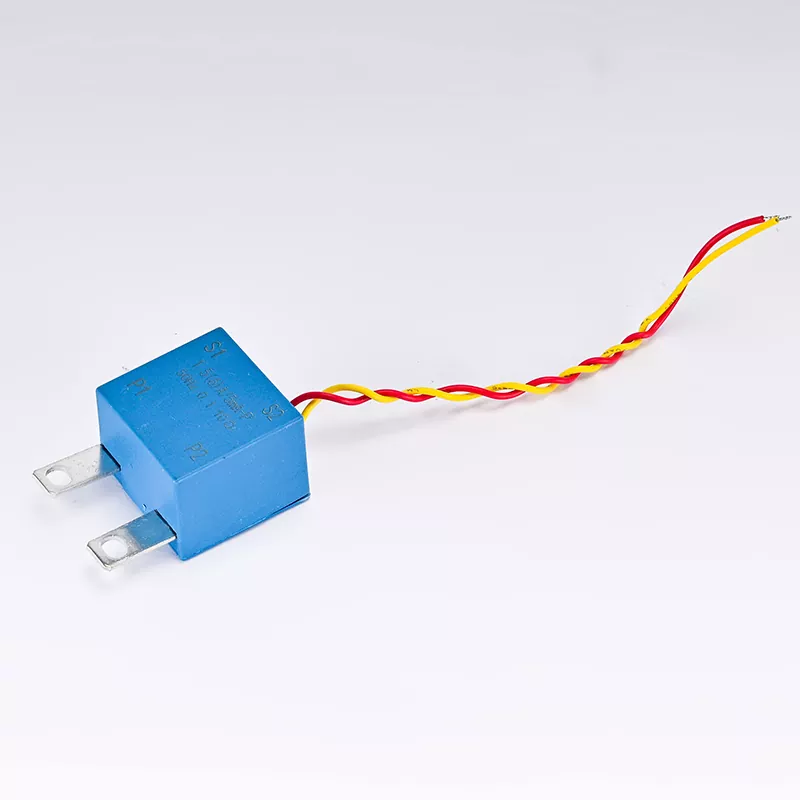

Ein Stromwandler (CT) ist im Prinzip ein Gerät, das große Ströme in kleine Ströme umwandelt und auf dem Prinzip der elektromagnetischen Induktion basiert. In Energiesystemen werden Stromwandler häufig zur Messung großer Ströme zum Schutz und zur Steuerung von Schaltkreisen eingesetzt. Die Primärwicklung eines Stromwandlers ist direkt im Stromkreis in Reihe geschaltet, während die Sekundärwicklung mit einem Messgerät oder Schutzgerät verbunden ist. Wenn Strom durch die Primärseite fließt, wird auf der Sekundärseite nach dem Prinzip der elektromagnetischen Induktion ein entsprechender Strom erzeugt. Ein Spannungswandler (VT) ist ein Gerät, das Hochspannung in Niederspannung umwandelt, ebenfalls basierend auf dem Prinzip der elektromagnetischen Induktion. Spannungswandler werden zur Messung hoher Spannungen in Energiesystemen verwendet, um Sicherheit und Genauigkeit zu gewährleisten. Die Primärwicklung eines Spannungswandlers ist im Stromkreis parallel geschaltet, während die Sekundärwicklung an ein Messgerät oder Schutzgerät angeschlossen ist. Liegt auf der Primärseite Spannung an, wird auf der Sekundärseite nach dem Prinzip der elektromagnetischen Induktion eine entsprechende Spannung erzeugt.
Die beiden haben unterschiedliche Messziele.Stromwandlerwerden hauptsächlich zur Strommessung zur Überwachung und zum Schutz von Energiesystemen eingesetzt. Sie können zur Strommessung, Energiemessung, Kurzschlussschutz und Überlastschutz eingesetzt werden. Der Ausgangsstrom von Stromwandlern ist normalerweise auf 5 Ampere oder 1 Ampere genormt, um mit Standardmessgeräten und Schutzgeräten kompatibel zu sein.
Spannungswandler werden hauptsächlich zur Spannungsmessung zur Überwachung und zum Schutz von Energiesystemen eingesetzt. Sie können zur Spannungsmessung, Energiemessung, Isolationsüberwachung und zum Überspannungsschutz eingesetzt werden. Die Ausgangsspannung von Spannungswandlern ist normalerweise auf 100 Volt oder 100/√3 Volt standardisiert, um mit Standardmessgeräten und Schutzgeräten kompatibel zu sein.
Die beiden haben unterschiedliche Designschwerpunkte. Bei der Konstruktion von Stromwandlern muss die Sicherheit des Stroms berücksichtigt werden. Da Stromwandler im Stromkreis direkt in Reihe geschaltet sind, müssen sie dem Kurzschlussstrom im Stromkreis standhalten können. Die Primärseite des Stromwandlers ist normalerweise mit einer größeren Querschnittsfläche ausgelegt, um Widerstand und Wärmeverluste zu reduzieren und gleichzeitig einen sicheren Betrieb unter Kurzschlussbedingungen zu gewährleisten.
Spannungswandler müssen beim Entwurf die Spannungssicherheit berücksichtigen. Da Spannungswandler im Stromkreis parallel geschaltet sind, müssen sie Überspannungen im Stromkreis standhalten können. Normalerweise besteht zwischen der Primär- und der Sekundärseite des Spannungswandlers eine Isolierung mit hoher Isolationsstärke, um einen sicheren Betrieb unter Hochspannungsbedingungen zu gewährleisten. Im Anwendungsbereich werden Stromwandler häufig in verschiedenen Verbindungen des Energiesystems eingesetzt, darunter Kraftwerke, Umspannwerke und Verteilungsnetze. Sie können an Geräten wie Übertragungsleitungen, Transformatoren und Motoren installiert werden, um diese Geräte zu überwachen und vor Überlastungen und Kurzschlüssen zu schützen. Spannungswandler werden auch häufig in verschiedenen Teilen des Stromnetzes eingesetzt, insbesondere in Situationen, in denen hohe Spannungen gemessen und gesteuert werden müssen. Sie können in Umspannwerken und Verteilungsnetzen installiert werden, um Energiesysteme zu überwachen und vor Überspannungen und Isolationsfehlern zu schützen.
In Bezug auf Fehler, dieStromwandlerDer Fehler entsteht hauptsächlich durch den Einfluss der magnetischen Sättigung und der Sekundärseitenlast. Um den Fehler zu reduzieren, werden Stromwandler üblicherweise mit höherer magnetischer Permeabilität und geringerem Sekundärseitenwiderstand ausgelegt. Die Genauigkeit der CT liegt normalerweise zwischen 0,2 % und 0,5 %, was für die meisten Anwendungen in Energiesystemen ausreichend ist. Der Fehler des Spannungswandlers ist hauptsächlich auf den Einfluss der magnetischen Sättigung und der Sekundärlast sowie auf den Isolationsverlust zwischen Primär- und Sekundärseite zurückzuführen. Um den Fehler zu reduzieren, ist VT normalerweise mit hoher magnetischer Permeabilität und niedrigem Sekundärwiderstand ausgelegt und es werden Materialien mit hoher Isolationsfestigkeit verwendet. Die Genauigkeit von VT liegt normalerweise zwischen 0,2 % und 0,5 %, was für die meisten Anwendungen in Stromversorgungssystemen ausreichend ist.
Im Hinblick auf die Anforderungen an die Wartungsinspektion umfasst die Wartung von Stromtransformatoren normalerweise die Überprüfung der Anschlüsse der Primär- und Sekundärseite und die Sicherstellung, dass der Stromwandler nicht magnetisch gesättigt oder beschädigt ist. Die Kalibrierung des CT wird normalerweise nach der Installation und während der regelmäßigen Wartung durchgeführt, um die Genauigkeit der Messung sicherzustellen. Die Wartung des Spannungswandlers umfasst normalerweise die Überprüfung der Anschlüsse der Primär- und Sekundärseite und die Sicherstellung, dass der Spannungswandler nicht magnetisch gesättigt oder beschädigt ist. Die Kalibrierung des Spannungswandlers wird normalerweise nach der Installation und während der regelmäßigen Wartung durchgeführt, um die Genauigkeit der Messung sicherzustellen.
