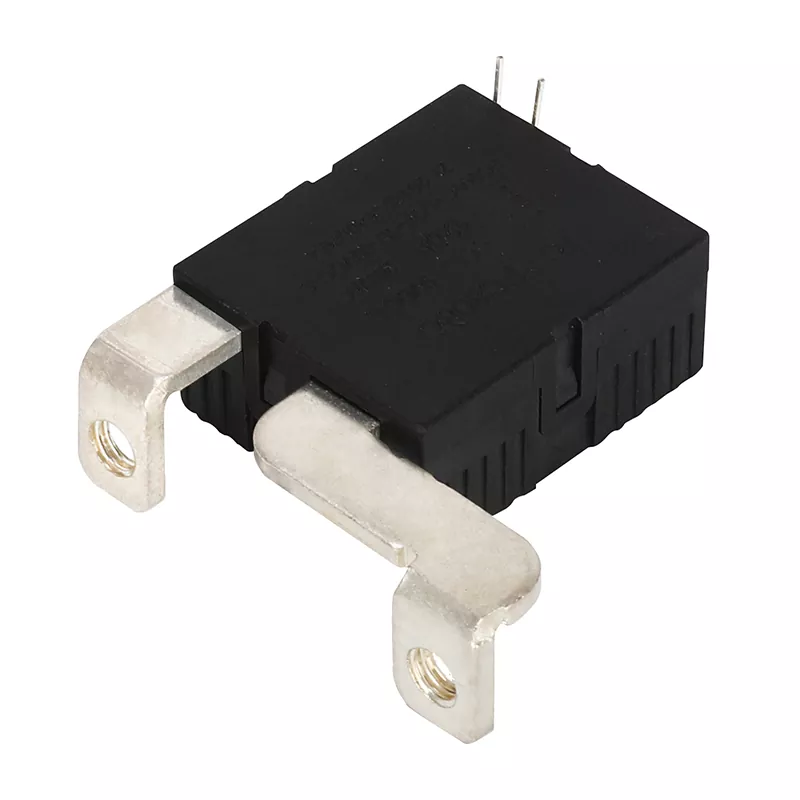

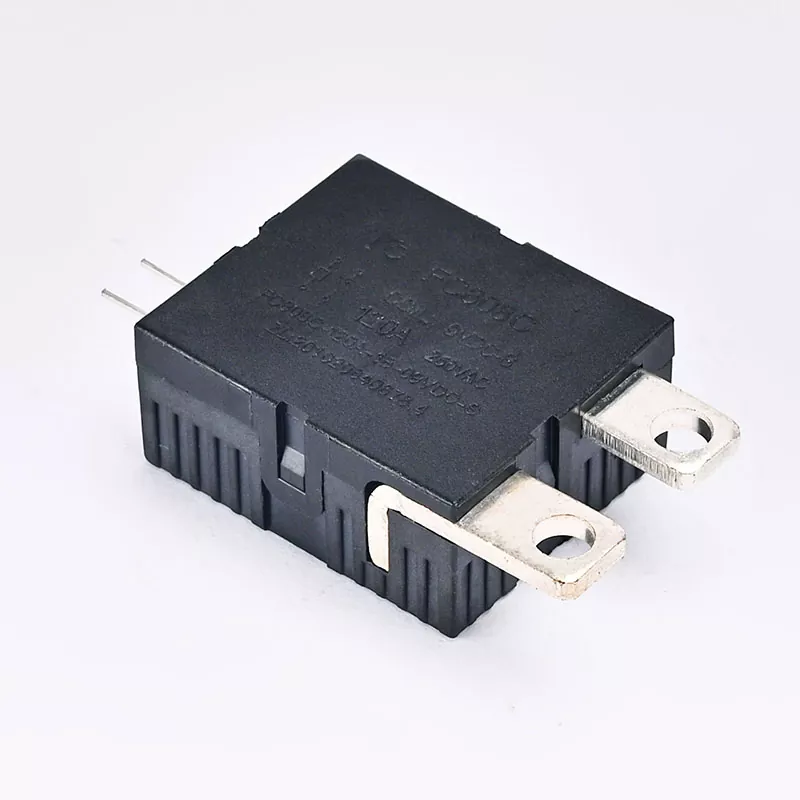

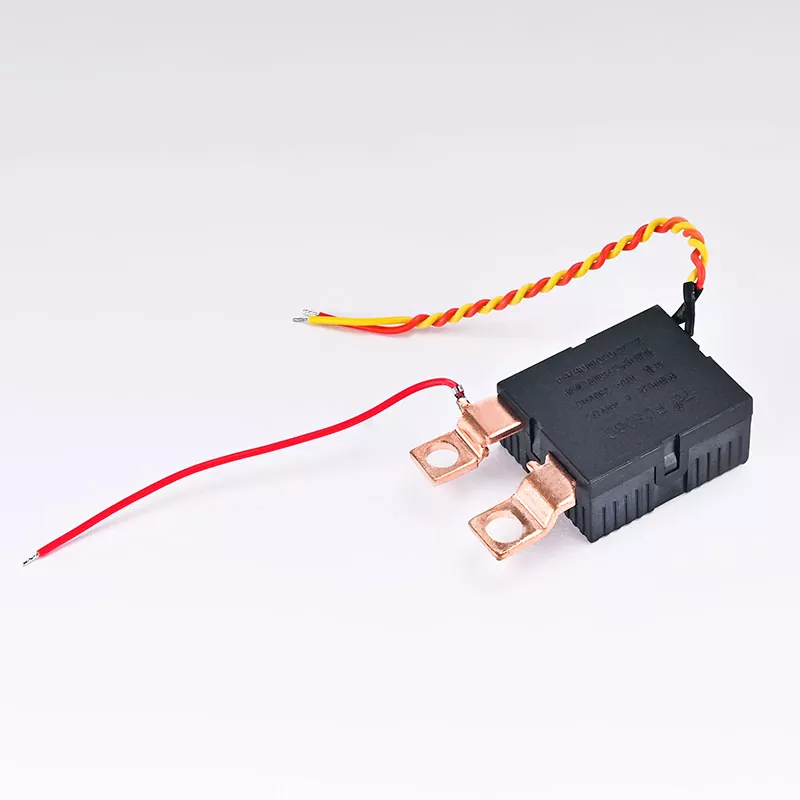

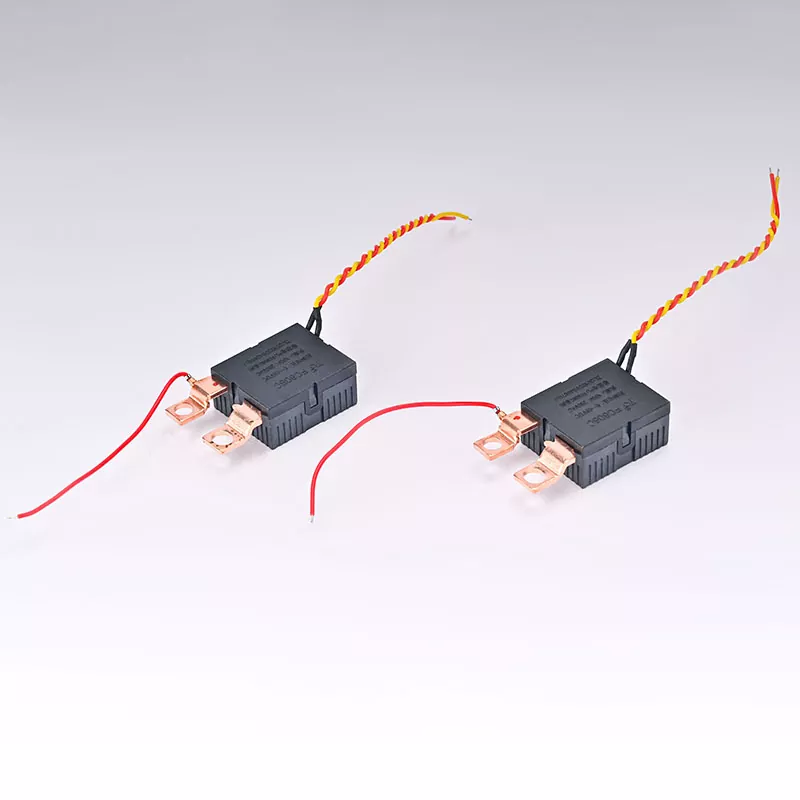

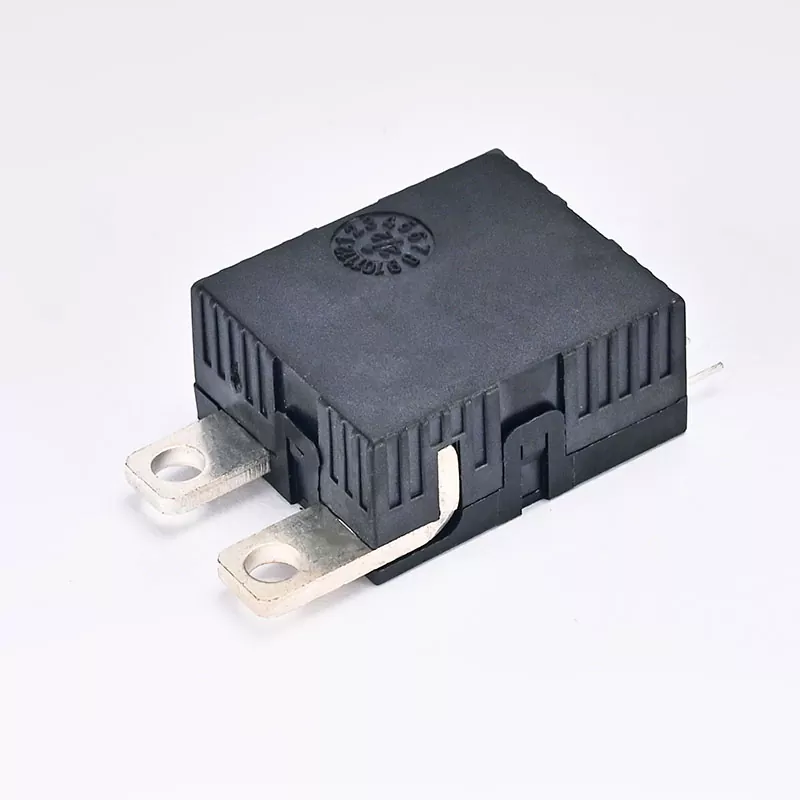

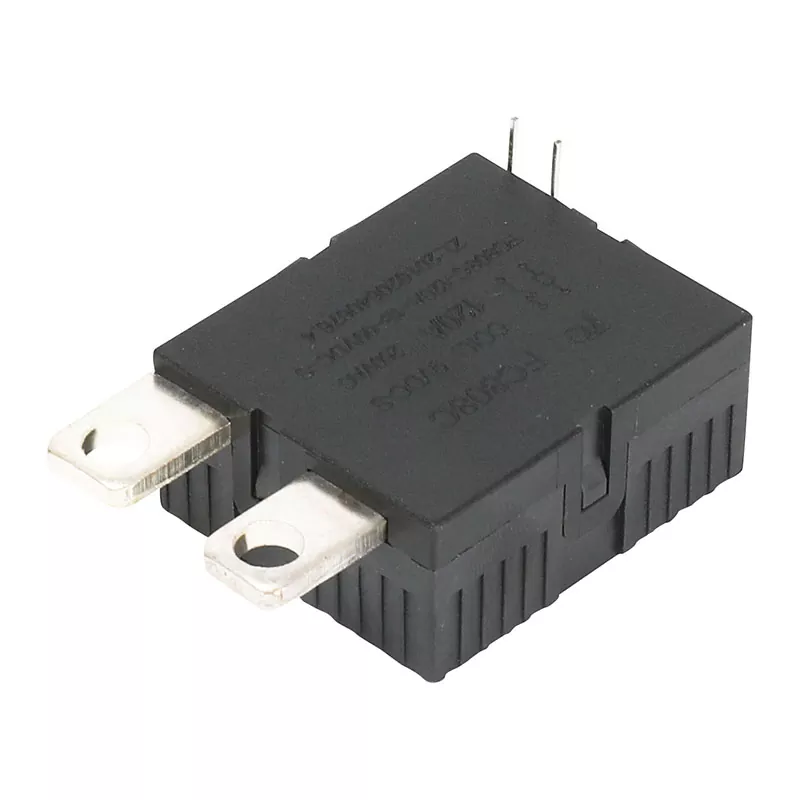

Aktuelle Spezifikationen:80A / 100A / 120A
Spannungsbereich:6V - 48V
Elektrische Lebensdauer:15.000 Mal
Betriebstemperatur:-40° bis 85° Celsius
Material:Hochwertiger Kupfer- und hochfester Isolator
Montagemethode:Schienenmontage oder Schraubbefestigung
Unser Verriegelungsrelais ist so konzipiert, dass es die Anforderungen an die Reaktionsgeschwindigkeit des Stromwechsels im Schnelllademodus erfüllt. In Kombination mit einem effizienten Schaltungsdesign und hochwertigen Materialien ist die Reaktionsgeschwindigkeit beim Öffnen und Schließen schnell und stabil. Dieses 80-A-, 100-A- und 120-A-Stromstoßrelais zur Ladesäulensteuerung garantiert nicht nur eine lange Lebensdauer bei Hochfrequenznutzung, sondern minimiert auch den Leistungsverlust bei der Stromübertragung. Gleichzeitig wird die Funktionserweiterung auch für die Ladesäulenumgebung durchgeführt, um eine effiziente und stabile Stromumschaltung unter verschiedenen Arbeitsbedingungen zu gewährleisten, entsprechend den steigenden Anforderungen des Marktes an die Ladeinfrastruktur für Elektrofahrzeuge.
| STROMSPANNUNG (VDC) |
SPULENWIDERSTAND (Q)±10 % |
SPULENleistung (W) | BETRIEB SPANNUNG (VDC) |
FREIGABE STROMSPANNUNG (VDC) |
SPANNUNG ERMÖGLICHEN (VDC) |
||
| Einzel | DOPPELT | Einzel | DOPPELT | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2,00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTFORMULAR) | 1B | |
| (KONTAKTMATERIAL) | (SILBERLEGIERUNG | |
| (KONTAKTSPANNUNGSABFALL 10A) | Max. 15 mV | |
| (KONTAKTBEWERTUNG) | 80A 250VAC | |
| (MAX. SCHALTSPANNUNG) | 250VAC | |
| (MAX. SCHALTSTROM) | 80A | |
| (MAX. SCHALTLEISTUNG) | 20000VA | |
| (LEBENSDAUER) | (MECHANISCH) | 5×10⁵OPS |
| (ELEKTRISCH) | 1×10⁴OPS | |
| (BETRIEBSZEIT) | 20 ms Max |
| (FREIGABEZEIT) | 20 ms Max |
| (DIELEKTRISCHE STÄRKE) (50/60 Hz, 1 Min.) | |
| (KONTAKT & SPULE) | 6000VAC |
| (KONTAKT&KONTAKT) | 1500VAC |
| (FELD&FELD) | |
| (ISOLATIONSWIDERSTAND, 500 VDC) | 1000MQ Min. |
| (GEWICHT) | 38g |
| (GESAMTABMESSUNG) | (in Zeichnung) |
| STROMSPANNUNG (VDC) |
SPULENWIDERSTAND (Q)±10 % |
SPULENleistung (W) | BETRIEB SPANNUNG (VDC) |
FREIGABE STROMSPANNUNG (VDC) |
SPANNUNG ERMÖGLICHEN (VDC) |
||
| Einzel | DOPPELT | Einzel | DOPPELT | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2,00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTFORMULAR) | 1B | |
| (KONTAKTMATERIAL) | (SILBERLEGIERUNG) | |
| (KONTAKTSPANNUNGSABFALL 10A) | Max. 15 mV | |
| (KONTAKTBEWERTUNG) | 100A 250VAC | |
| (MAX. SCHALTSPANNUNG) | 250VAC | |
| (MAX. SCHALTSTROM) | 100A | |
| (MAX. SCHALTLEISTUNG) | 25000VA | |
| (LEBENSDAUER) | (MECHANISCH) | 5×10⁵OPS |
| (ELEKTRISCH) | 1×10⁴OPS | |
| (BETRIEBSZEIT) | 20 ms Max |
| (FREIGABEZEIT) | 20 ms Max |
| (DIELEKTRISCHE STÄRKE) (50/60 Hz, 1 Min.) | |
| (KONTAKT & SPULE) | 6000VAC |
| (KONTAKT&KONTAKT) | 1500VAC |
| (FELD&FELD) | |
| (ISOLATIONSWIDERSTAND, 500 VDC) | 1000MQ Min. |
| (GEWICHT) | 40g |
| (GESAMTABMESSUNG) | (in Zeichnung) |
| STROMSPANNUNG (VDC) |
SPULENWIDERSTAND (Q)±10 % |
SPULENleistung (W) | BETRIEB SPANNUNG (VDC) |
FREIGABE STROMSPANNUNG (VDC) |
SPANNUNG ERMÖGLICHEN (VDC) |
||
| Einzel | DOPPELT | Einzel | DOPPELT | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2,00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTFORMULAR) | 1B | |
| (KONTAKTMATERIAL) | (SILBERLEGIERUNG | |
| (KONTAKTSPANNUNGSABFALL 10A) | Max. 10 mV | |
| (KONTAKTBEWERTUNG) | 120A 250VAC | |
| (MAX. SCHALTSPANNUNG) | 250VAC | |
| (MAX. SCHALTSTROM) | 120A | |
| (MAX. SCHALTLEISTUNG) | 30000VA | |
| (LEBENSDAUER) | (MECHANISCH) | 5×10⁵OPS |
| (ELEKTRISCH) | 1×10⁴OPS | |
| (BETRIEBSZEIT) | 30 ms Max |
| (FREIGABEZEIT) | 30 ms Max |
| DURCHSCHLAGSTÄRKE (50/60 Hz, 1 Min.) | |
| KONTAKT & SPULE | 6000VAC |
| KONTAKT&KONTAKT | 1500VAC |
| (FELD&FELD) | |
| (ISOLIERUNG WIDERSTAND, 500 VDC) |
1000 MΩ min. |
| (GEWICHT) | 50g |

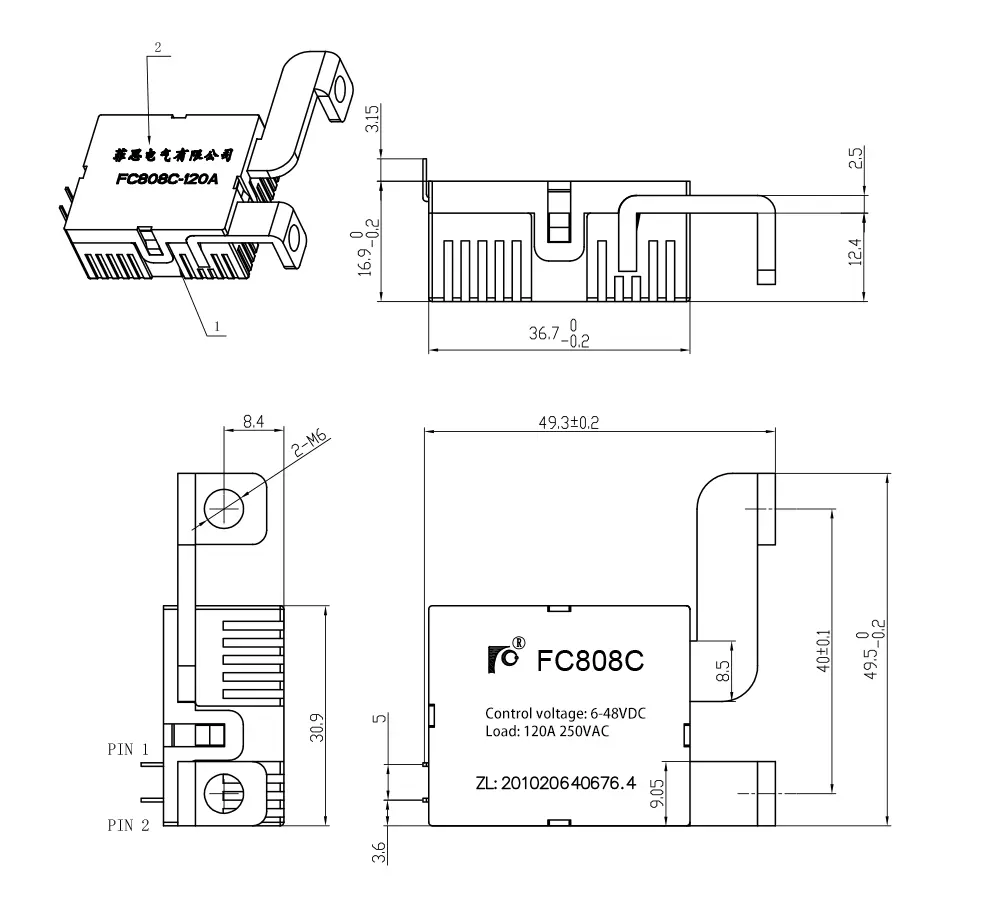

| (GESAMTABMESSUNG) | (in Zeichnung) |
